| 性能規格 | ||
| 測量范圍 | -100KPa~0～1KPa、100KPa、1MPa...100MPa | |
| 長期穩定性 | ≤±0.2%FS/年 | |
| 綜合精度 | ≤±0.1%FS，0.25%FS，0.5%FS | |
| 過載壓力 | ≤10MPa 滿量程的200% | ＞10MPa 滿量程的150% |
| 環境溫度 | -20 ... + 85°C; | |
| 介質溫度 | -40 ... + 85°C; | |
| 補償溫度 | -10 ... +70°C; | |
| 振動影響 | 機械振動頻率在20Hz～1000Hz內，輸出變化小于0.1%FS | |
| 零點溫度漂移 | 典型：±0.02%FS/℃ | 最大：±0.05%FS/℃ |
| 靈敏度溫度漂移 | 典型：±0.02%FS/℃ | 最大：±0.05%FS/℃ |
| 功能規格 | |
| 測量介質 | 與316不銹鋼兼容的氣體或液體 |
| 供電電源 | 9-36VDC (一般24VDC) |
| 信號輸出 | 模擬信號： 4...20mA，0-5V，1-5V |
| 數字信號： RS485，HART | |
| 絕緣電阻 | 大于2000MΩ (100VDC) |
| 電氣保護 | 反極性保護 抗電磁干擾 |
| 響應時間 | ≤250 ms |
| 物理規格 | |
| 觸液材質 | 316L 不銹鋼 |
| 外殼材質 | 304不銹鋼 |
| 過程連接 | M20*1.5，G1/2，其它螺紋可依據客戶要求設計 |
| 電器連接 | 赫斯曼插頭，防護等級IP65；插頭型IP65、電纜型IP67 |
| 重量 | 0.2KG |
| 產品名稱 | |||||||||
| AE-T | 壓力變送器 | ||||||||
| 壓力類型 | |||||||||
| G | 表壓 | L | 負壓 | ||||||
| A | 絕壓 | C | 復合壓 | ||||||
| 測量范圍 | |||||||||
| 詳見量程范圍代碼表 | |||||||||
| 過程連接 | |||||||||
| M1 | M20*1.5外螺紋 | M4 | NPT3/8外螺紋 | ||||||
| M2 | G1/4外螺紋 | M5 | NPT1/4 | ||||||
| M3 | G1/2外螺紋 | M6 | 客戶定制螺紋 | ||||||
| 電氣連接 | |||||||||

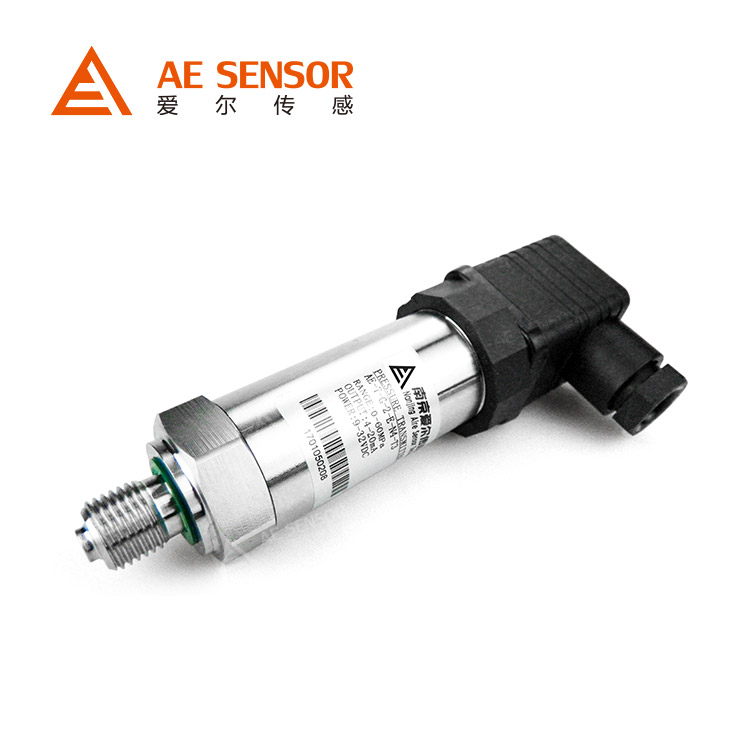

| J1 | 赫斯曼插頭 | J2 | 直出線(默認直出線1米) | ||||||

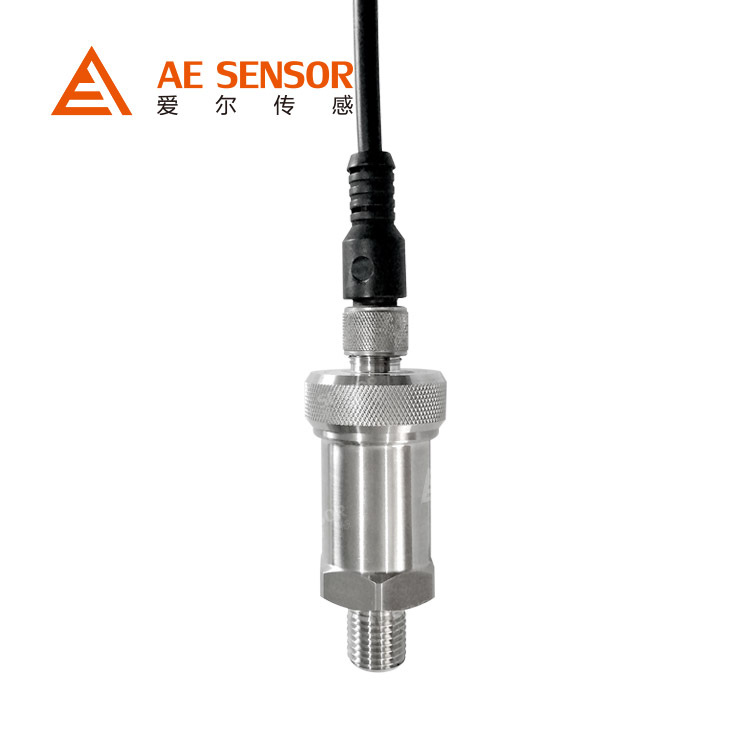

| J3 | 航空插頭 | J4 | 外置點路(默認1米線) | ||||||
| J6 | 客戶定制 | ||||||||
| 供電電源 | |||||||||
| P1 | 9-36V(一般DC 24V) | ||||||||
| P2 | 12V DC | ||||||||
| P3 | ±15V DC | ||||||||
| 信號輸出 | |||||||||
| V1 | 1-5V | V4 | 4-20mA | ||||||
| V2 | 0-10V | V5 | 0-5V | ||||||
| V6 | 數字通訊（HART RS485） | ||||||||
| 精度等級 | |||||||||
| 1 | ±0.1%FS | ||||||||
| 2 | ±0.25%FS | ||||||||
| 3 | ±0.5%FS | ||||||||
| 附加功能 | |||||||||
| A | 一體現場顯示表頭 | ||||||||
| G | 壓力過載 | ||||||||
| S | 抗震性能 | ||||||||
| Y | 客戶定制 | ||||||||
| G | 標定數據 | ||||||||
| AE-T - G - 3 - M1 - J2 - P1 - V1 - 1 - C1725 選型舉例 | |||||||||
| 量程范圍代碼表 | |||||||
| G-表壓 | A-絕壓 | L-負壓 | C-復合壓 | ||||
| 代碼 | 量程 | 代碼 | 量程 | 代碼 | 量程 | 代碼 | 量程 |
|
1 2 3 4 5 6 7 |
0...100Kpa 0...1Mpa 0...3.5Mpa 0...17Mpa 0...35Mpa 0...60Mpa 0...100Mpa |
8 9 10 11 |
0...100Kpa 0...500Mpa 0...1Mpa 0...3.5Mpa |
12 | 0...-100Kpa...0 | 13 | -100Kpa...10Mpa |
| 99 | 客戶定制 | ||||||
